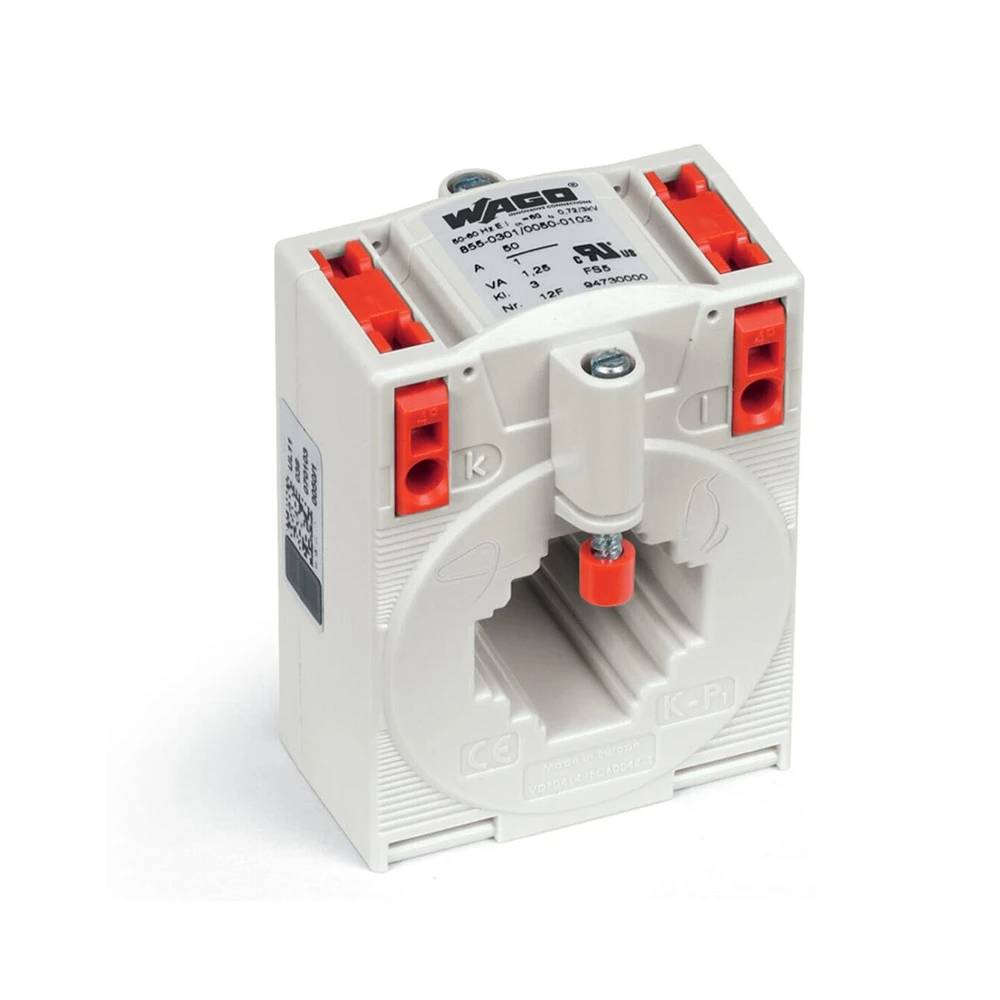

Transformador de corrente Plug-in 50A/1A
Para compradores e engenheiros de manutenção que priorizam segurança, rapidez na instalação e robustez, o Transformador de corrente Plug-in 50A/1A (WAGO 855-301/050-103) é uma solução de medição de baixa tensão de alto desempenho. Este TC foi projetado para redes de energia de 690 V e se destaca pela inovadora tecnologia de conexão CAGE CLAMP® sem parafuso, garantindo ligações resistentes a choques e vibrações, e eliminando a necessidade de reaperto em manutenções.
Além disso, a versatilidade deste transformador é notável, permitindo diversas opções de montagem: em placas, em trilho DIN (via adaptador) ou em cabos redondos, adaptando-se a diferentes painéis e aplicações. Sua capacidade de sobrecarga contínua de 120% da corrente primária nominal e um fator de limitação de sobrecorrente (FS) de FS5 asseguram que a medição permaneça confiável mesmo em variações de carga.
Portanto, ao escolher o Transformador de corrente Plug-in 50A/1A, sua empresa investe em um componente reconhecido pela UL, com alta capacidade de transporte de corrente e isolamento de classe E. Ele oferece uma precisão de Classe 3 e uma potência nominal de 1,25 VA, ideal para medições de corrente CA eficientes em aplicações industriais que exigem um alto grau de retenção mecânica e durabilidade.
Especificações técnicas Transformador de corrente Plug-in 50A/1A
| Característica Técnica | Detalhe |
|---|---|
| Corrente Nominal Primária | 50 A |
| Corrente Nominal Secundária | 1 A |
| Potência Nominal (Sr) | 1,25 VA |
| Classe de Precisão | 3 |
| Corrente Contínua Térmica Nominal (Icth) | 1,2 x In (120%) |
| Fator de Limitação de Sobrecorrente (FS) | FS5 / FS10 (dependente do tipo) |
| Tensão Máxima de Operação | Até 1,2 kV (para redes de 690 V) |
| Frequência Nominal | 50 … 60 Hz |
| Tecnologia de Conexão | CAGE CLAMP® (sem parafuso) |
| Condutor (sólido/flexível) | 0,08 … 4 mm² / 28 … 12 AWG |
| Temperatura Ambiente (Operação) | -5 … 50 °C |
| Tipo de Montagem | Fechado, placa, trilho DIN (via adaptador), cabo redondo |
