Relé Interface 1NAF 24VDC
Onde utilizar este produto:
Energia |
Relé Interface 1NAF 24VDC

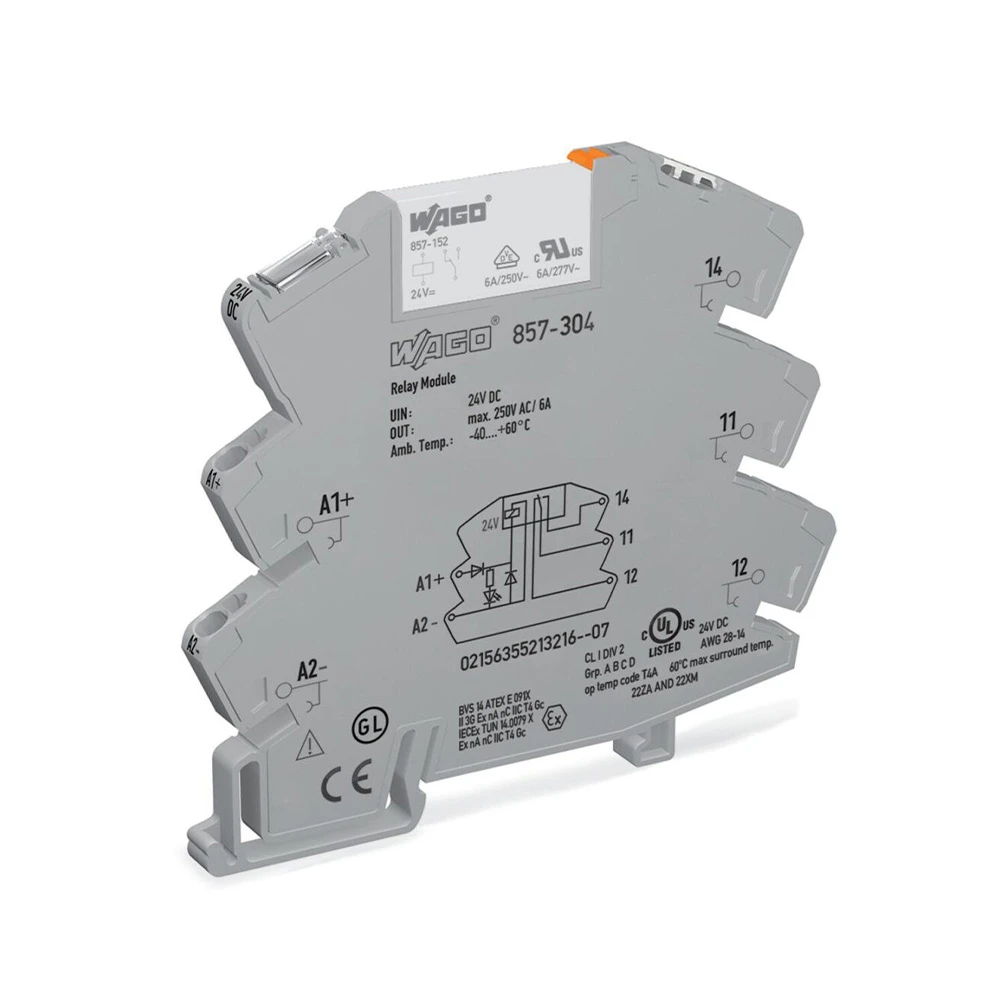

O módulo de relé 24 VDC 857-304 da WAGO é uma opção confiável e compacta para aplicações de automação industrial. Ele dispõe de um contato reversível (changeover) capaz de suportar até 6 A de corrente contínua. Por isso, é ideal para uso em painéis de controle, acionamentos de dispositivos auxiliares ou interfaces de comando. Além disso, possui um indicador de status amarelo por LED, que facilita o diagnóstico visual durante manutenção ou operação.
Ademais, o módulo possui dimensões extremamente reduzidas — apenas 6 mm de largura — o que permite sua instalação em espaços restritos e otimiza o aproveitamento do trilho DIN. Com construção em cor cinza e material robusto, ele suporta condições industriais comuns com confiabilidade
Esse módulo de relé entrega uma interface de comutação robusta e compacta, com reconhecimento visual imediato e confiabilidade alicerçada em especificações industriais. Por isso, ele é uma escolha adequada para engenheiros de manutenção e compradores que buscam soluções modulares e de fácil integração nos painéis.
Especificações técnicas Módulo de relés; Tensão de entrada nominal: 24 VDC; 1 contato reversível; Corrente contínua de limite: 6 A; Indicador de status amarelo; Largura do módulo: 6 mm; cinza
| Item | Especificação |
|---|---|
| Modelo / Código | 857-304 |
| Função | Módulo de relé (1 contato reversível / changeover) |
| Tensão de entrada nominal | 24 VDC |
| Faixa de entrada | –15 % … +20 % (≈ 20,4 … 28,8 VDC) :contentReference[oaicite:4]{index=4} |
| Corrente nominal de entrada | 10 mA (em 24 V) :contentReference[oaicite:5]{index=5} |
| Corrente contínua limite (em carga) | 6 A :contentReference[oaicite:6]{index=6} |
| Corrente de irrupção máxima (resistiva AC) | 20 A / 0,02 s :contentReference[oaicite:7]{index=7} |
| Tensão máxima de comutação | 250 VAC (carga resistiva) :contentReference[oaicite:8]{index=8} |
| Potência máxima de comutação (resistiva) | 1500 VA (AC) :contentReference[oaicite:9]{index=9} |
| Classificação AC-15 / DC-13 | AC-15: 3 A / 250 V ; DC-13: 2 A / 24 V :contentReference[oaicite:10]{index=10} |
| Tempo de engate (pull-in) | ≈ 8 ms (típico) :contentReference[oaicite:11]{index=11} |
| Tempo de liberação (drop-out) | ≈ 8 ms (típico) :contentReference[oaicite:12]{index=12} |
| Tempo de bounce típico | ≈ 3,5 ms :contentReference[oaicite:13]{index=13} |
| Vida elétrica (NO, carga resistiva, 23 °C) | 50 × 10³ operações de comutação :contentReference[oaicite:14]{index=14} |
| Vida mecânica | 5 × 10⁶ operações :contentReference[oaicite:15]{index=15} |
| Frequência máxima de comutação | Com carga: 6 min⁻¹ ; Sem carga: 180 min⁻¹ :contentReference[oaicite:16]{index=16} |
| Indicador | LED amarelo de status (ativo/inativo) :contentReference[oaicite:17]{index=17} |
| Proteção contra curto-circuito (circuito de carga) | 4 A, fusível rápido (F) recomendado :contentReference[oaicite:18]{index=18} |
| Isolação / tensão de surto | Tensão de surto 4 kV ; Dieletricidade controle / carga 3,51 kVrms :contentReference[oaicite:19]{index=19} |
| Grau de proteção | IP20 :contentReference[oaicite:20]{index=20} |
| Tecnologia de conexão | Push-in CAGE CLAMP®, condutores sólidos/flexíveis 0,34 … 2,5 mm² :contentReference[oaicite:21]{index=21} |
| Faixa de condutores permitidos | 0,34 … 2,5 mm² :contentReference[oaicite:22]{index=22} |
| Comprimento de decapagem | 9 … 10 mm :contentReference[oaicite:23]{index=23} |
| Dimensões (L × A × profundidade) | 6 mm (largura) × 94 mm (altura) × 81 mm (profundidade desde trilho) :contentReference[oaicite:24]{index=24} |
| Altura acima do trilho DIN | 94 mm :contentReference[oaicite:25]{index=25} |
| Material / cor | Plástico (poliamida PA 66), cor cinza :contentReference[oaicite:26]{index=26} |
| Temperatura ambiente operação | –40 … +60 °C :contentReference[oaicite:27]{index=27} |
| Temperatura armazenamento | –40 … +70 °C :contentReference[oaicite:28]{index=28} |
| Umidade relativa tolerada | 5 … 85 % (sem condensação) :contentReference[oaicite:29]{index=29} |
| Altitudes de operação | Até 2000 m aprox. :contentReference[oaicite:30]{index=30} |
| Normas / certificações | EN 61010-2-201, EN 61810-1, EN 61373, UL 508, ATEX, IECEx, DNV etc. :contentReference[oaicite:31]{index=31} |
| Peso | 31,6 g aprox. :contentReference[oaicite:32]{index=32} |
