Transformador de Corrente Bipartido 200A/1A
Onde utilizar este produto:
Energia |

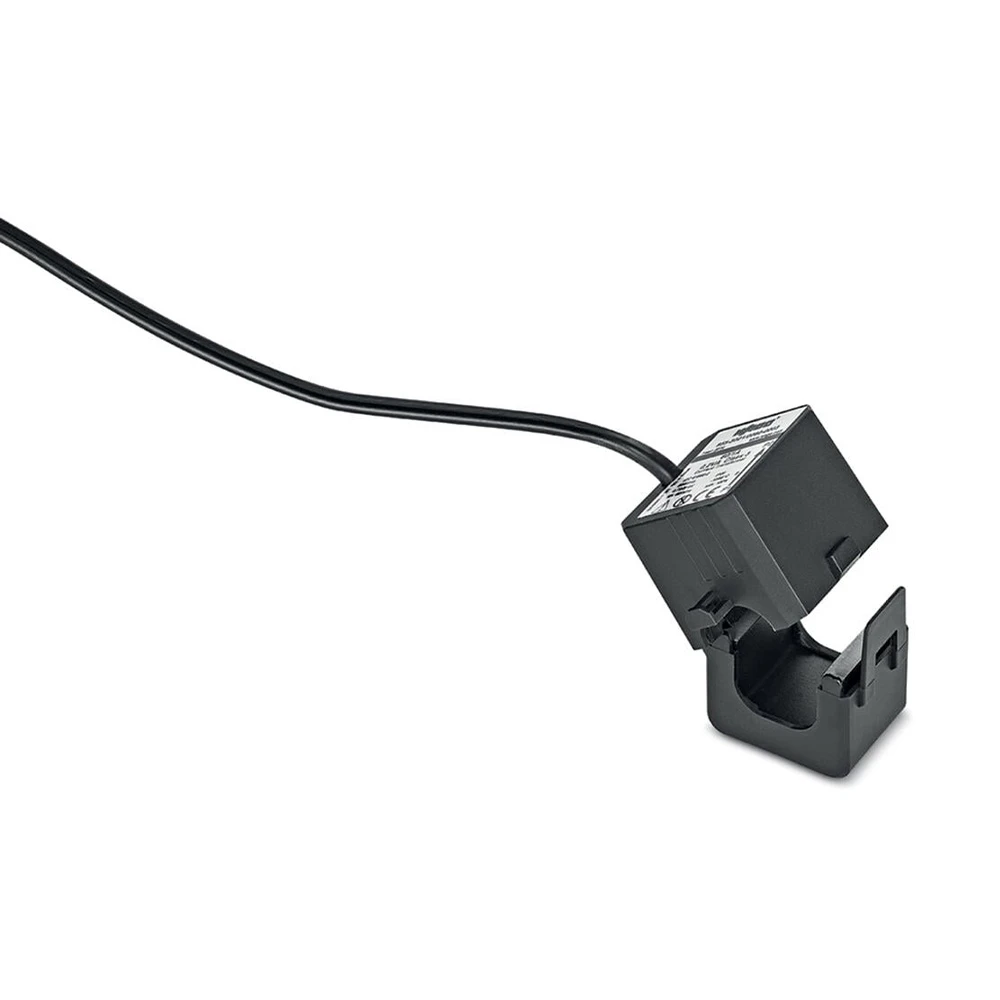

Transformador de Corrente Bipartido 200A/1A
O Transformador de Corrente Bipartido 200A/1A (WAGO 855-3001/200-001) é a solução ideal para engenheiros de manutenção e compradores que necessitam de medição de corrente CA em sistemas existentes, sem a necessidade de interromper o circuito primário. Este TC com núcleo separável foi projetado para retrofit e espaços confinados, garantindo uma instalação rápida e eficiente em condutores isolados de até 18 mm de diâmetro.
Além disso, este modelo se destaca pela sua alta precisão, atendendo à Classe 1 com potência nominal secundária de apenas 0,2 VA. Sua capacidade de fornecer a potência nominal especificada no final do cabo secundário de 3 metros, que já vem com as pontas codificadas por cor, simplifica a conexão e garante medições extremamente precisas, cruciais para o monitoramento de energia e submedição.
Portanto, escolher este Transformador de Corrente Bipartido 200A/1A da WAGO significa investir em confiabilidade e desempenho. Com um invólucro robusto e um fator de limitação de sobrecorrente (FS) de 5, ele garante a segurança e a longevidade da medição mesmo em condições operacionais exigentes, com temperatura ambiente de operação entre -10 °C e +55 °C.
Especificações técnicas Transformador de Corrente Bipartido 200A/1A
| Característica Técnica | Detalhe |
|---|---|
| Corrente Nominal Primária (In) | 200 A |
| Corrente Nominal Secundária (ISn) | 1 A |
| Potência Nominal Secundária (Sr) | 0,2 VA |
| Classe de Precisão | 1 |
| Fator de Limitação de Sobrecorrente (FS) | 5 |
| Tensão Máxima para o Equipamento (Um) | 720 V CA rms |
| Tensão de Teste | 6 kV AC; 50 Hz; 1 min |
| Frequência Nominal | 50 … 60 Hz |
| Diâmetro da Passagem para o Condutor | Ø 18 mm |
| Comprimento do Cabo de Conexão | 3 m (2 x 0,5 mm²; flexível) |
| Grau de Proteção | IP20 |
| Temperatura Ambiente de Operação | -10 … +55 °C |
