Relé Interface 2NAF 24VDC

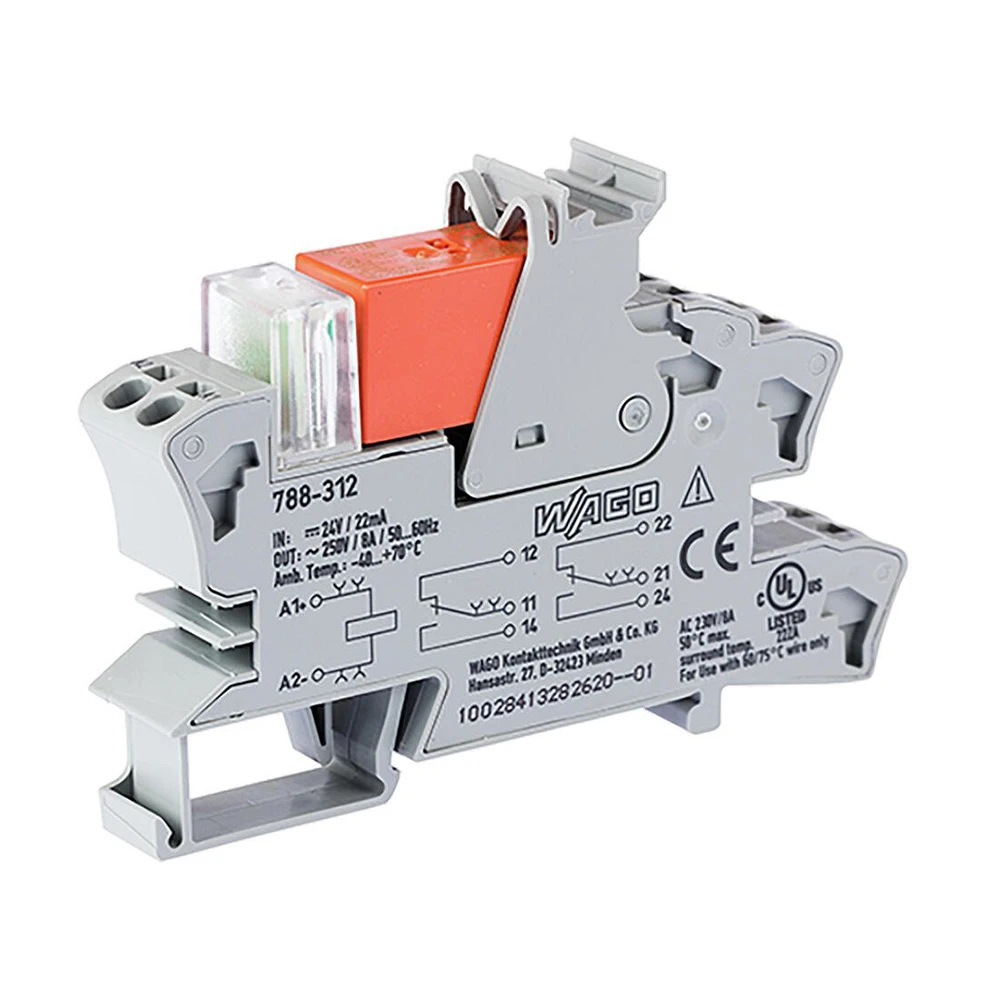

O módulo de relé WAGO 788-312 é projetado para aplicações industriais que exigem confiabilidade e capacidade de comutação superior. Ele conta com 2 contatos reversíveis (changeover), permitindo maior flexibilidade em circuitos de comando e controle. Com corrente limite de até 8 A, é indicado para cargas que demandam robustez no acionamento.
Além disso, o produto possui indicador de status por LED vermelho, facilitando a visualização de operação e diagnóstico em tempo real. Sua largura de 15 mm possibilita instalação otimizada em trilhos DIN, garantindo compactação sem perder desempenho. Ademais, a tecnologia de conexão com condutores até 2,50 mm² assegura contato firme e confiável em ambientes industriais exigentes.
Por fim, trata-se de uma solução robusta e versátil, ideal para engenheiros de manutenção e compradores que buscam confiabilidade, simplicidade de instalação e longa vida útil em painéis elétricos e sistemas de automação.
Especificações técnicas Módulo de relés; Tensão de entrada nominal: 24 VDC; 2 contatos reversíveis; Corrente contínua de limite: 8 A; Indicador de status vermelho; Largura do módulo: 15 mm; 2,50 mm²; cinza
| Item | Especificação |
|---|---|
| Modelo / Código | 788-312 |
| Função | Módulo de relé, 2 contatos reversíveis |
| Tensão de entrada nominal | 24 VDC |
| Faixa de entrada | 20,4 … 28,8 VDC |
| Corrente contínua de limite | 8 A |
| Corrente de irrupção máxima | 20 A / 20 ms (carga resistiva) |
| Tensão máxima de comutação | 250 VAC / 30 VDC |
| Contatos | 2 x reversíveis (SPDT) |
| Indicador | LED vermelho de status |
| Potência máxima de comutação | 2000 VA (AC), 240 W (DC) |
| Vida elétrica (carga resistiva) | ≥ 100 000 operações |
| Vida mecânica | ≥ 10⁶ operações |
| Tempo de engate | ≈ 10 ms |
| Tempo de liberação | ≈ 5 ms |
| Tecnologia de conexão | Push-in CAGE CLAMP® |
| Faixa de condutores | Até 2,50 mm² |
| Largura do módulo | 15 mm |
| Altura / Profundidade | ≈ 86 mm × 100 mm |
| Material / Cor | Plástico isolante, cinza |
| Montagem | Trilho DIN 35 mm |
| Temperatura de operação | –25 … +60 °C |
| Temperatura de armazenamento | –40 … +85 °C |
| Grau de proteção | IP20 |
| Peso | ≈ 65 g |
| Certificações | CE, UL, EN 61810, DNV |
