Modulo de Saída Relé 4 Canais 250VAC

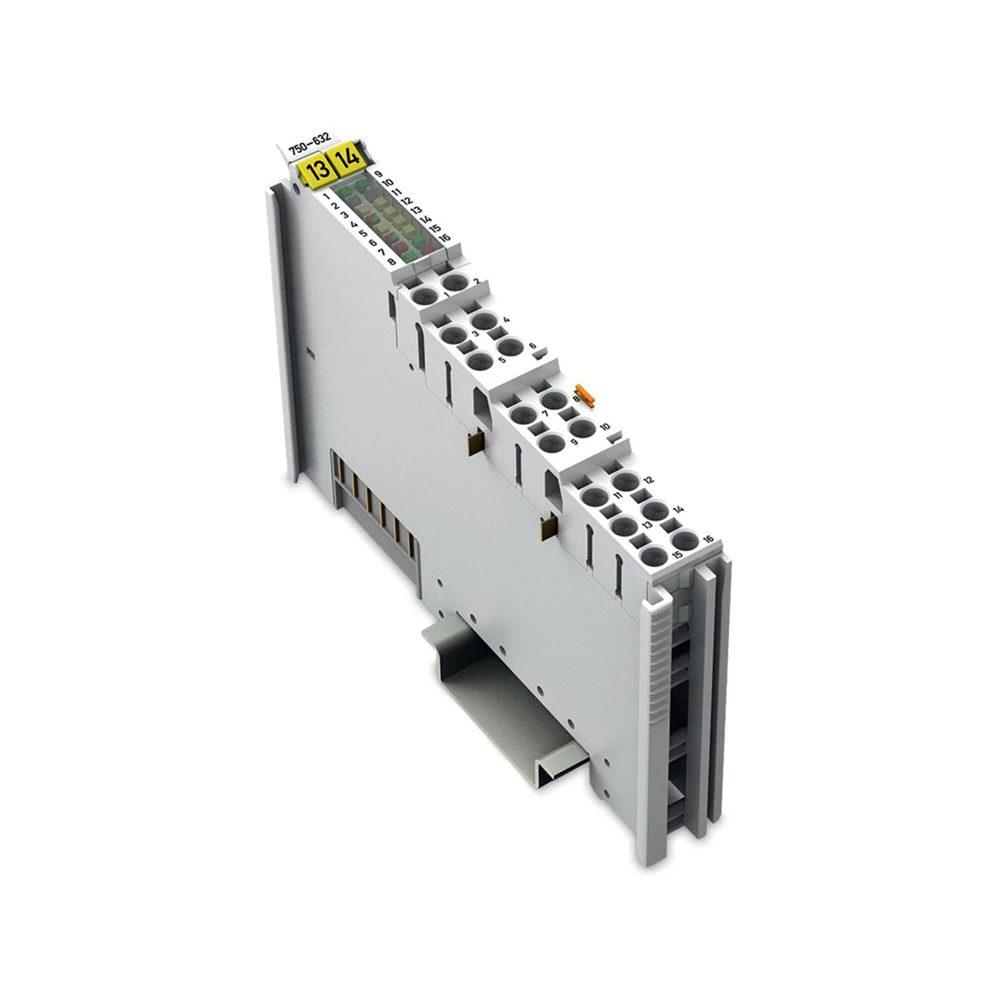

O Módulo de Válvula Proporcional (WAGO 750-632) é um controlador de alto desempenho, essencial para engenheiros de manutenção e compradores que operam em sistemas hidráulicos e pneumáticos de precisão. Este módulo foi projetado para acionar válvulas proporcionais de bobina simples ou dupla de 24 VCC, fornecendo um controle de corrente altamente preciso e estável.
Além disso, a chave para o controle de precisão é o uso de saídas PWM reguladas por corrente (Modulação por Largura de Pulso) com uma frequência típica de 50 kHz. Isso garante que a corrente seja mantida no valor exato, independentemente de flutuações na tensão da fonte de alimentação ou da bobina da válvula. O módulo permite o ajuste de parâmetros cruciais como a corrente máxima de saída (até 2 A em operação de 1 canal) e a função dithering, que melhora a histerese da válvula para um controle mais suave e exato.
Portanto, o 750-632 oferece flexibilidade com a possibilidade de controle unipolar ou bipolar. Ele também inclui recursos avançados de parametrização, como compensação de ganho duplo e limitação de faixa, que podem ser ajustados via software WAGO-I/O-CHECK. Com duas entradas digitais adicionais para monitoramento de chaves limitadoras e sua proteção contra curto-circuito e sobrecarga térmica, este módulo assegura confiabilidade e facilidade de manutenção em suas aplicações críticas.
Especificações técnicas Modulo de Válvula Proporcional
| Característica Técnica | Detalhe |
|---|---|
| Função Principal | Controle de Válvula Proporcional (PWM regulada) |
| Número de Saídas | 2 Saídas Bipolares (A+, A- e B+, B-) |
| Tensão de Campo (Alimentação da Válvula) | 24 VCC (nominal) |
| Corrente de Saída (Máx.) | 2 A (operação 1 canal) / 1,6 A (operação 2 canais) |
| Tipo de Saída | Ponte H com PWM regulada por corrente |
| Frequência PWM (Típica) | 50 kHz |
| Resolução | 12 bits |
| Entradas Digitais Adicionais | 2 (monitoramento de chaves de limite) |
| Largura (Dimensão) | 24 mm |
| Isolamento (Sistema/Campo) | 500 V |
| Tecnologia de Conexão | 16 x Push-in CAGE CLAMP® |
| Proteção | À prova de curto-circuito e sobrecarga térmica |
